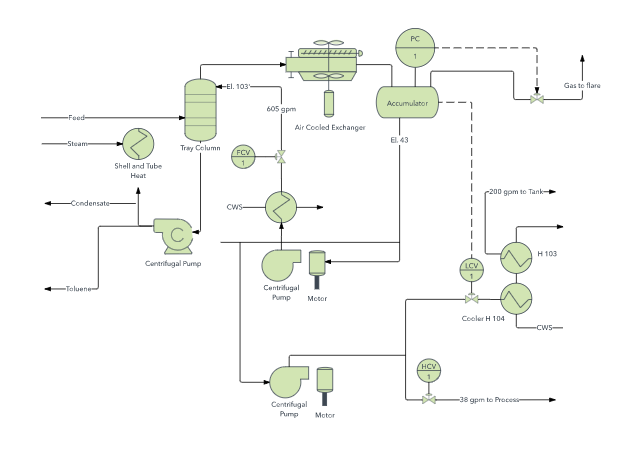

Un DTI también conocido P&ID por sus siglas en ingles “Piping and Instrumentation Diagram, es un diagrama que muestra el flujo del proceso en las tuberías, así como los equipos instalados y los instrumentos. Es la representación gráfica de la secuencia de equipos, tuberías y accesorios que conforman una sección de una planta.

Los DTI son utilizados para representar gráficamente el proceso de las plantas, contar con ellos es primordial ya que ayuda para el mantenimiento y alguna modificación que se requiera, el diagrama ofrece la base para el desarrollo de esquemas de control del sistema.

Se trata de una representación gráfica que contiene:

• Detalles de las tuberías, servicios e instrumentación
• Esquemas de control y señales
• Requisitos de seguridad y normativa

También ayudan a:

• Determinar los procesos de construcción
• Programación de los controles
• Desarrollar estándares para el funcionamiento de las instalaciones
• Estandarización para las operaciones de la planta
• Realizar estimaciones de costos, diseño de equipos y diseño de tuberías

Los DTI son representaciones gráficas de procesos, estos tienen algunas limitaciones propias. No se les puede considerar modelos reales, porque no se les dibuja a escala o con precisión geométrica. Además, no existe para ellos un estándar universal generalmente aceptado, por lo que pueden tener una apariencia diferente de una compañía a otra o incluso dentro de la misma compañía, en función de los estándares internos, el tipo software que se utilice y las preferencias de quien los crea. Por esa razón, es importante diseñar y revisar la documentación que se concentra en los aspectos prácticos de los documentos de apoyo.

Existen diversas normas en las que te puedes apoyar para representar un DTI, las cuales son:

• ISA S5.1 “Símbolos de Instrumentación e Identificación”
• ANSI/ISA-S5.1 “Identificación y símbolos de Instrumentación”
• ANSI/ISA-S5.2 “Diagramas lógicos binarios para operaciones de proceso”
• ISA-S5.3 “Símbolos gráficos para control distribuido”

El instrumento de símbolos standard más utilizado en estos diagramas se basa generalmente en la Norma ISA S5.1. Símbolos de Instrumentación e Identificación.
