MÉTODOS DE MEJORA DE PRODUCCIÓN – Diagrama de actividades múltiples

Es un gráfico en el que se registran las respectivas actividades de varios objetos de estudio en una estación de trabajo, tales como operario(s) y máquina(s) o equipo(s), según una escala de tiempos común para demostrar la correlación que existe entre ellos.

Representando todo esto, se podrá analizar y mejorar el método y balancear el tiempo asignado entre el trabajo del hombre y el de la máquina.
Con el avance de la tecnología, hoy en día existe maquinaria y equipo en planta que trabajan automáticamente, dándose la situación de que el personal a cargo pase gran parte de su tiempo vigilando o simplemente ocioso.

UTILIZACIÓN DEL DIAGRAMA DE ACTIVIDADES MÚLTIPLES:

  • Nos va a ayudar a reunir información referente a las actividades múltiples que se suscitan en una determinada operación.
  • Ayuda a diseñar una mejor utilización de la maquinaria o equipo.
  • Sirve también para establecer el acoplamiento de máquinas (cuando dos máquinas son atendidas por un operario).

Pasos para realizar el diagrama:

  • Se debe seleccionar la operación a diagramar. Se recomienda seleccionar operaciones importantes que pueden ser costosas, repetitivas o que causen dificultades en el proceso.
  • Determinar dónde empieza y dónde termina el ciclo.
  • Observar varias veces la operación, para dividirla en sus elementos e identificarlos claramente. El siguiente paso se dará cuando los elementos de la operación han sido identificados, entones se procede a medir el tiempo de duración de cada uno.

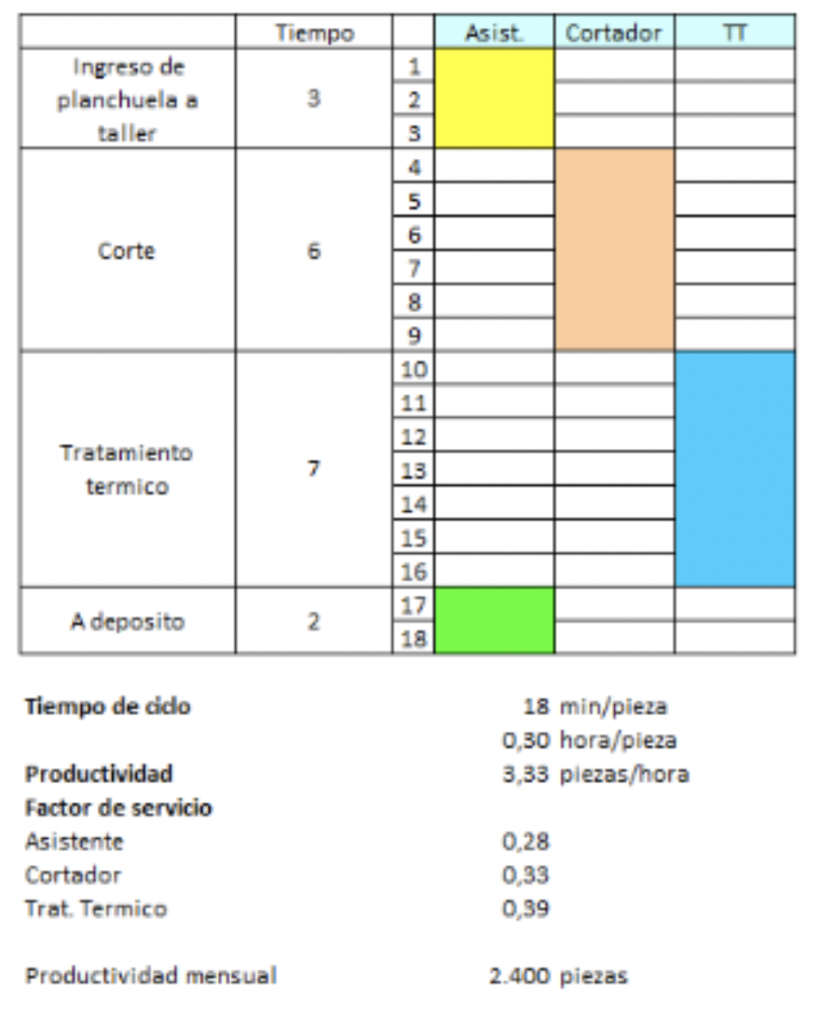

CÁLCULOS QUE SE OBTIENE DEL DIAGRAMA:

  • Tiempo de ciclo: Es aquel período de tiempo en el cual el operario y la máquina cumplen con cada una de las actividades programadas para la pieza u objeto en estudio.
  • Tiempo de trabajo del hombre. Es el período de tiempo por el cual el operario asignado cumple con las tareas de un ciclo.
  • Tiempo de trabajo de la máquina. Es el tiempo de maquinado o ciclo puro de maquinado.
  • Porcentaje de utilización del trabajo del hombre, que se calcula de la siguiente manera:

  • Porcentaje de utilización de la máquina, cuyo cálculo se efectúa así:

  • Producción por hora:



En MS Ingenieria ayudamos a las empresas mexicanas a mejorar sus procesos de producción, solicite asesoría, tenemos la metodología correcta para ayudarle a lograr sus estándares de calidad, así como las metas y  tiempos de producción que tanto necesita.
