El dibujo técnico se emplea para expresar ideas técnicas o ideas de carácter práctico y es el método utilizado en todas las ramas de la industria técnica.

Aunque altamente desarrollados, los lenguajes hablados son inadecuados para describir el tamaño, la forma y las proporciones de los objetos físicos. Para cada objeto fabricado existen dibujos que describen, completa y exactamente, su conformación física, comunicando las ideas del dibujante al operario. Por esta razón se dice que el dibujo es el lenguaje de la industria.

El dibujo técnico tiene como finalidad servir como medio seguro para comunicar las teorías e ideas técnicas, es esencial que los diferentes dibujantes empleen los mismos métodos, de ese modo, nació la necesidad de uniformar el trabajo realizado, así, diversas normas para el dibujo técnico, cuya principal función es la de facilitar la realización e interpretación del dibujo técnico y cuyo uso es obligatorio dentro de la industria.

A continuación, se mencionan algunos de los puntos más importantes.

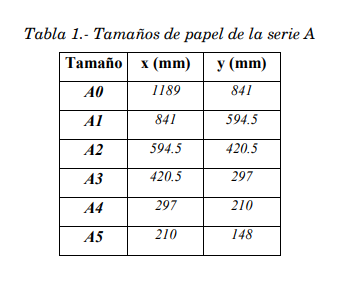

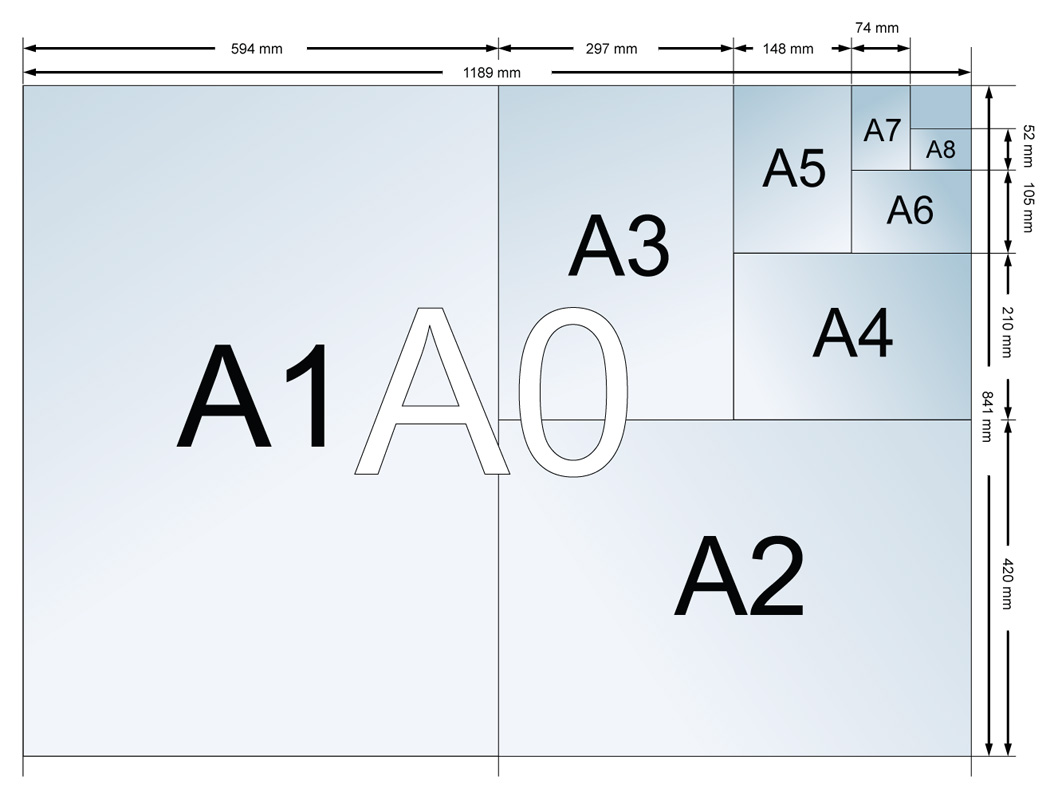

Dimensiones Normalizadas para el tamaño de la hoja

El sistema adoptado para obtener los diferentes tamaños de papel se basa en el sistema métrico decimal y parte de los principios siguientes: cada serie normal de mediadas consiste de una sucesión formada de tal manera que cada nueva medida se obtiene dividiendo la inmediata anterior en 2 partes iguales donde la división debe ser paralela al lado más corto, en consecuencia las áreas de mediadas sucesivas están en relación 2:1.

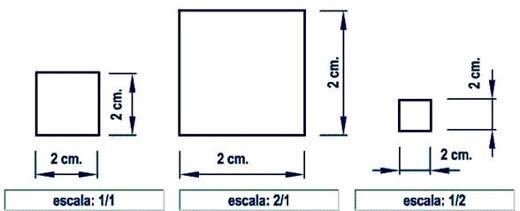

Escalas

No siempre se puede dibujar una pieza a su tamaño real, por ejemplo, las piezas de un reloj, los circuitos de un microchip, etc. Por el contrario, hay piezas también demasiado grandes para poder ser dibujadas a tamaño real, por ejemplo, la estructura de un avión, las partes de una locomotora o simplemente el plano de una ciudad. Surge entonces la necesidad de utilizar una escala adecuada para su representación y pueden ser de ampliación o de reducción, recomendándose las siguientes:

• Tamaño real Esc.1:1
• De Ampliación Esc. 2:1, 5:1, 10:1, 50:1.
• De Reducción Esc. 1:2, 1:5, 1:10, 1:50, 1:100.

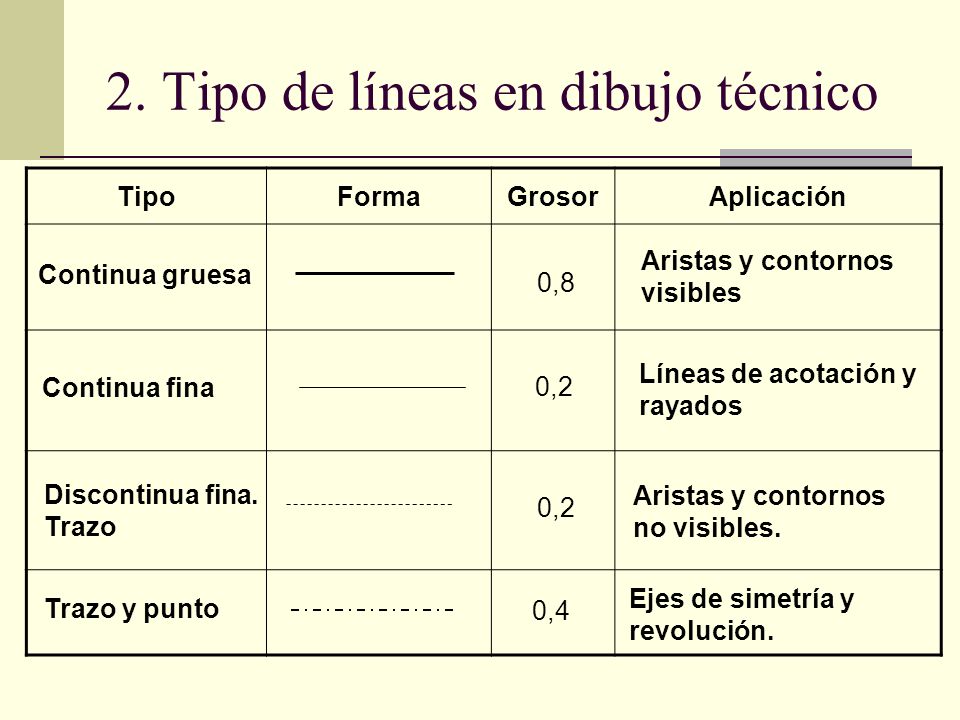

Tipos de Línea:

Los rasgos distintivos de las líneas que forman una parte permanente del dibujo son
las diferencias en grueso y en construcción. Las líneas deben ser claramente visibles y forman un contraste bien definido con las demás líneas. Este contraste es necesario para que el dibujo sea claro y fácil de comprender.

Todas las líneas deben ser nítidas y obscuras a fin de tener una buena reproducción. Cuando se hacen revisiones o se añade algo nuevo a un dibujo ya existente, los gruesos y las densidades de las líneas deben de coincidir con el trabajo original.

Las líneas gruesas se utilizan para representar las aristas visibles de un objeto, las
interrupciones cortas, líneas espectrales y las líneas de repetición. Las líneas delgadas se utilizan para líneas de extensión, cotas, ejes, interrupciones largas, y rayados de sección. Las líneas extra gruesas se utilizan para las líneas de planos cortantes.

Representación de una pieza

La mayor parte de las piezas que deben dibujarse son complicadas y requieren más de una vista para mostrar todas las características de la construcción del dibujo.

En la gran mayoría de los dibujos técnicos se requieren vistas múltiples para obtener una descripción completa del objeto. El dibujante debe representar las piezas tridimensionales (con anchura, altura y profundidad) en el plano del papel. Para comunicar sistemáticamente varias vistas del objeto, tales como la vista frontal, la vista lateral, y la vista superior. Los detalles se proyectan de una vista a otra. Este tipo de dibujo se denomina proyección ortogonal.
Proyección: Este término se refiere a la representación de objetos tridimensionales en un solo plano, tal como una hoja de papel. La proyección puede ser:

• Ortogonal: En la cual las líneas de proyección son paralelas.
• Perspectiva: En la cual las líneas de proyección convergen hacia un punto.

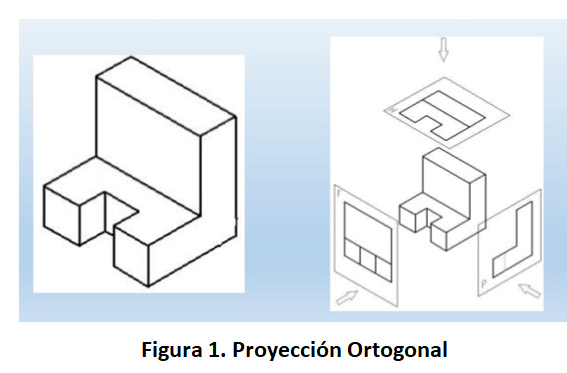

Proyección ortogonal: En la proyección ortogonal simple, el observador está mirando perpendicularmente las caras principales, de modo que en la mayor parte de los casos no se representa sino una faceta del objeto en cada vista. Generalmente se necesitan muchas vistas, usualmente formando ángulos rectos unas con otras, para describir completamente el objeto que se dibuja.
Este sistema de proyección se utiliza casi exclusivamente en la ingeniería mecánica y en los dibujos de productos, debido a que exige mucho menos tiempo de trabajo que otros métodos y permite dibujar cada faceta del objeto sin distorsión de la forma y a una escala exacta todas sus dimensiones.

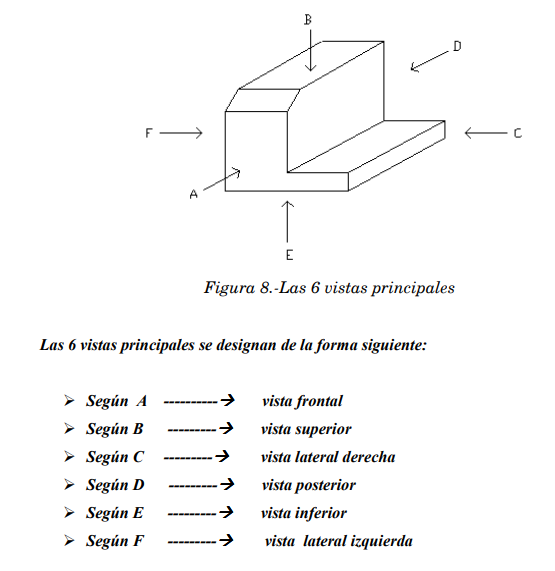

De acuerdo a la proyección ortogonal, las vistas son los elementos básicos para la representación de un objeto según una dirección y un sentido.

Acotaciones

Es importante mencionar que las dimensiones son por lo menos tan importantes como las vistas del objeto y la exactitud es absolutamente necesaria. No debe cometerse el error de dar simplemente las dimensiones que se utilizan para hacer el dibujo, se deben proporcionar las dimensiones que el operario va a utilizar al hacer la pieza.

Acotación: es el sistema mediante el cual se indica en un dibujo las dimensiones geométricas (de longitud y ángulos) de un elemento, pieza, o ensamble, la cota es el valor de la dimensión.

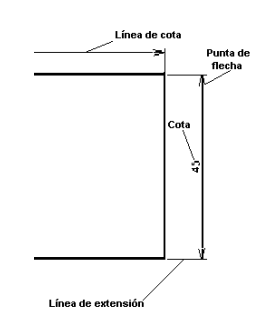

El sistema de acotación está formado fundamentalmente por los siguientes elementos:
• Línea de cota: Se dibujan con línea continua fina, a una distancia de 6 a 10 mm con respecto a las aristas de la pieza, siendo esta separación lo más uniforme posible en todo el dibujo.
• Línea de extensión: Deben exceder en aproximadamente 2 mm a las líneas de cota y deben tocar a las aristas de la pieza, aunque normalmente de deja una separación de 1 a 2 mm con respecto a las mismas.
• Punta de flecha: Se trazan en los extremos de las líneas de cota a un ángulo entre 30 y 45º y con una longitud de 2.5 a 3 mm en formato A4.
• La cota (dimensión): en los dibujos a escala 1:1, en formato A4 tienen aproximadamente 4 mm de altura, dibujándose siempre sobre la línea de cota, de izquierda a derecha en las cotas horizontales y de abajo hacia arriba.
